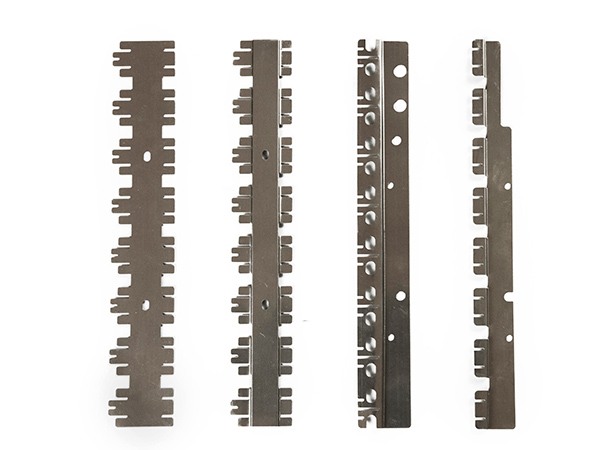

現在的電動車基本上都是用的鋰電池，你知道電動車電池鏈接片是怎么鏈接的嗎？鋰電池點焊引出片及為復雜但又簡單，引出片與連接片的作用是將鋰電池性能連接起來輸出，主要體現在各種鋰電池組當中，其主要點焊引出片和連接片的方法如下：

1、將雙頭脈沖點焊機的電源開關按向"開"的位置，開啟電源。

2、確認電池設備各參數已調試好,依右參數設定表，準備好物料和相關工具。其中工具可采用：雙頭點焊機，挫刀，壓合夾具，六角扳手。調試電池點焊機設備參數時必須和品質工程確認，符合要求才能操作。點焊18650鋰電池時必須注意點焊拉力，拉力值需在品質檢測范圍之內。

3、拿起一電池，負極端底部朝上，拿一引出片，引出片帶圓孔端在外，將引出片點焊于18650鋰電池負極端中間位置。

4、將鋰電池組轉過去，引出片朝內，拿一連接片，將連接片擺放于引出片的上面，將連接片點焊于電池負極端中間位置，與引出片成一直線。

5、拿起另一電池，負極端底部朝上，將第1電池的連接片外露一端點焊于第二電池的負極端底部中間位置。

6、將串聯點焊好的電池組擺放于壓合夾具上，用力將電池組朝中間壓合，使兩電池緊密結合在一起，兩電池成一直線。

7、將壓合好的電池組流入下一工站作業完畢后將作業臺面收拾干凈，關閉點焊機電源開關。

鋰電池點焊引出片與連接片注意事項：

1、引出片規格須符合材料BOM規格。

2、焊點不能有漏焊、虛焊、炸火、明顯毛刺等不良現象。

3、引出片/連接片每處焊點數不少于6點。

4、作業時不能使面墊脫落,如有脫落現象須重貼面墊再作業。

關于引出片與鏈接片的注意事項，不僅是以上這些幾點，還有當點焊機銅針針尖發黑時，用挫刀將銅針黑點挫去再重新點焊作業。如遇機儀器冒煙、異響等異常時，應及時關掉電源開關，停止機儀器運行，并向上級主管報告。知道更多內容，可以繼續關注無錫鑫達科！
