電池引出片大家應該都有聽說過吧，它是電池上一個重要的組成部件，它的導通性是非常強的，電池引出片的制造工藝是比較特殊的，它在很多行業領域中起到了較大的作用。隨著我們技術的不斷發展，現在電池引出片的性能等都有了很大的改進，那么電池引出片要如何進行點焊呢?在點焊時又有什么注意事項呢?下面小編就為大家?guī)�來了這方面的一些知識，希望可以讓大家對于電池引出片的了解更加詳細。

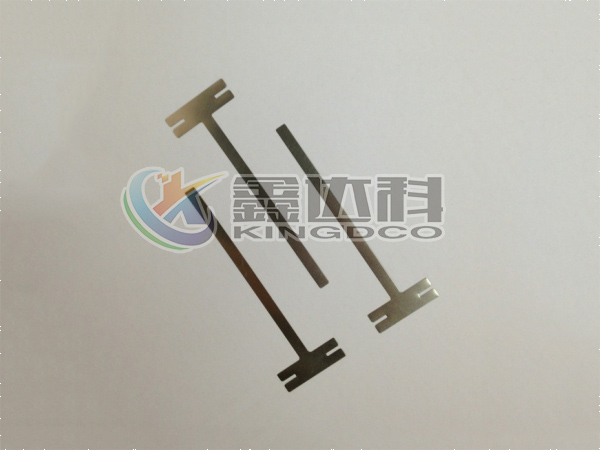

鋰動力電池引出片與連接片的作用是將鋰動力電池單體經串并聯構成鋰動力電池模組，鋰動力電池通常采用點焊引出片與連接片工藝，鋰動力電池點焊引出片和連接片的方法如下：

1)將雙頭脈沖點焊機的電源開關按向“開”的位置，開啟電源。

2)確認鋰動力電池設備各參數已調試好,依據參數設定表，準備好物料和相關工具。調試鋰動力電池點焊機設備參數時必須符合品質要求，才能進行焊接車載操作。點焊鋰動力電池時必須注意點焊拉力，拉力值需在品質檢測范圍之內。

3)拿起一鋰動力電池單體，負極底部朝上，拿一引出片，引出片帶圓孔端在外，將引出片點焊于鋰動力電池負極中間位置。

4)將鋰動力電池單體轉過去，引出片朝內，拿一連接片，將連接片擺放于引出片的上面，將連接片點焊于鋰動力電池單體負極中間位置，與引出片成一直線。

5)拿起另一鋰動力電池單體，負極底部朝上，將鋰動力電池單體的連接片外露一端點焊于第二鋰動力電池單體的負極底部中間位置。

6)將串聯點焊好的鋰動力電池單體擺放于壓合夾具上，用力將各鋰動力電池單體朝中間壓合，使兩鋰動力電池單體緊密結合在一起，兩鋰動力電池單體成一直線。

7)將壓合好的鋰動力電池組從壓合夾具上取出，進入下一工序，關閉點焊機電源開關。

鋰動力電池點焊引出片與連接片時，應注意以下事項：1)引出片、連接片的規格須符合材料BOM規格。2)焊點不能有漏焊、虛焊、炸火、明顯毛刺等不良現象。3)引出片、連接片每處焊點數不少于6點。4)點焊操作時不能使面墊脫落,如有脫落現象須重貼面墊再作業。5)當點焊機銅針針尖發黑時，用挫刀將銅針黑點挫去再重新點焊作業。6)如遇點焊機有異響等異�，F(xiàn)象時，應及時關掉點焊機電源開關。

一般我們點焊電池引出片時其步驟還是比較多的，希望大家按照操作手冊正確進行。還有就是在點焊時的一些注意事項也要記住，比如焊點不要出現漏焊、虛焊、毛刺等不良現象，電池引出片每處焊點數不要少于六點，如果在點焊過程中出現了異�，F(xiàn)在要及時停止關閉電源。
